§7.7 剛性基礎設計 $lesson$

　　7.7.1 剛性基礎適用范圍

　　剛性基礎可用于六層和六層以上(三合土基礎不宜超過四層)的民用建筑和墻承重的廠房。

　　7.7.2 剛性基礎的構造要求

　　剛性基礎的抗拉強度和抗剪強度較低，因此必須控制基礎內的拉應力和剪應力，使得在壓力分布線范圍內的基礎主要承受壓應力，而彎曲應力和剪應力則很小。如圖7-18所示，基礎底面寬度為 ，高度為 ，基礎臺階挑出墻或柱外的長度為 2。基礎頂面與基礎墻或柱的交點的垂線與壓力線的夾角稱為壓力角，剛性基礎中壓力角的極限值稱為剛性角。它隨基礎材料不同而有不同的數值。由此可知，剛性基礎是指將基礎尺寸控制在剛性角限定的范圍內，一般由基礎臺階的高寬比控制。

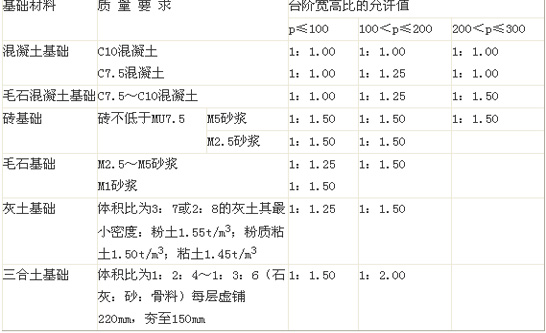

　　剛性基礎臺階寬高比的允許值 表7-19

　　注：①為基礎底面處平均壓力(kPa)。

　?、陔A梯形毛石基礎的每階伸出寬度不宜大于200mm。

　?、郛敾A(chǔ)由不同材料疊合組成時，應對接觸部分作抗壓驗算。

　　④對混凝土基礎，當基礎底面處平均壓力超過300 kPa時，尚應按V≤0.07fcA進行抗剪驗算,

　　式中V剪力設計值;fc為混凝土軸心抗壓強度設計值;A為臺階高度變化處的剪切斷面。

　　為了施工方便，基礎通常做成臺階形，各級臺階的內緣與剛性角的斜線相交是安全的(圖7-18a)，假如臺階位于斜線以內則是不安全的(圖7-18b)。由式7-26知，在確定的基礎底面尺寸條件下，基礎高度可能會大于基礎埋深，這是不允許的。此時應選擇剛性角較大的材料做基礎，如仍不滿足，則可采用柔性基礎。

　　墻下的剛性基礎只在墻的厚度方向放級。而柱下的`剛性基礎則在兩個方向放級，兩個方向都要符合寬高比允許值要求。
