　　1A411020 建筑結構平衡的技術

　　IA411021 結構jF衡的條件

　　一、力的基本性質

　　(1)力的作用效果

　　促使或限制物體運動狀態的改變，稱力的運動效果;促使物體發生變形或破壞，稱力的變形效果。

　　(2)力的三要素

　　力的大小、力的方向和力的作用點的位置稱力的三要素。

　　(3)作用與反作用原理

　　力是物體之間的作用，其作用力與反作用力總是大小相等，方向相反，沿同一作用線相互作用于兩個物體。

　　(4)力的合成與分解

　　作用在物體上的兩個力用一個力來代替稱力的合成。力可以用線段表示，線段長短表示力的大小，起點表示作用點，箭頭表示力的作用方向。力的合成可用平行四邊形法則，見圖1A41102-1，P1與P2合成R 。利用平行四邊形法則也可將一個力分解為兩個力，

　　如將R分解為P1、P2。但是力的合成只有一個結果，而力的分解會有多種結果。

　　(5)約束與約束反力

　　工程結構是由很多桿件組成的一個整體，其中每一個桿件的運動都要受到相連桿件、節點或支座的限制或稱約束。約束桿件對被約束桿件的反作用力?稱約束反力。

　　二、平面力系的平衡條件及其應用

　　(一)物體的平衡狀態

　　物體相對于地球處于靜止?fàn)顟B(tài)和等速直線運動狀態，力學上把這兩種狀態都稱為平衡狀態。

　　(二)平衡條件

　　物體在許多力的共同作用下處于平衡狀態時，這些力(稱為力系)之間必須滿足一定的條件，這個條件稱為力系的平衡條件。

　　1.二力的平衡條件

　　作用于同一物體上的兩個力大小相等，方向相反，作用線相重合，這就是二力的平衡條件。

　　2.平面匯交力系的平衡條件

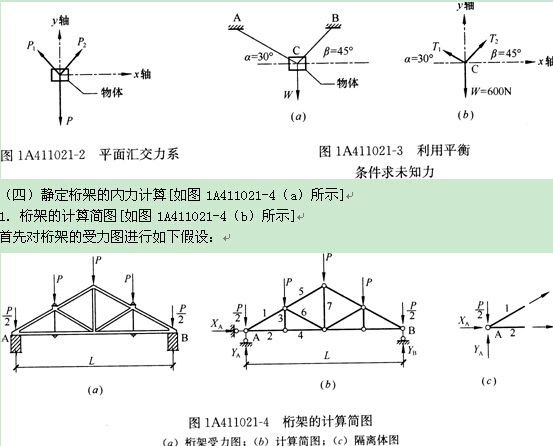

　　一個物體上的作用力系，作用線都在同一平面內，且匯交于一點，這種力系稱為平面匯交力系。平面匯交力系的平衡條件是，∑X=0和∑Y=0，見圖1A411021-2。

　　3.一般平面力系平衡條件

　　一般平面力系的平衡條件還要加上力矩的平衡，所以平面力系的平衡條件是∑X=0，∑Y=0和∑M=0。

　　(三)利用平衡條件求未知力

　　一個物體，重量為W，通過兩條繩索AC和BC吊著，計算AC,BC拉力的步驟為：首先取隔離體，作出隔離體受力圖;然后再列平衡方程，∑X=0，∑Y=0，求未知力T1、T2。見圖1A411021-3。

　　(1)桁架的節點是鉸接;

　　(2)每個桿件的軸線是直線，并通過鉸的中心;

　　(3)荷載及支座反力都作用在節點上，如圖1A411021-4(c)所示。

　　2.用節點法計算桁架軸力

　　先用靜定平衡方程式求支座反力XA、YA、YB，再截取節點A為隔離體進行受力平衡，利用∑X=0和∑Y=0求桿，和桿2的未知力。

　　二力桿：力作用于桿件的兩端并沿桿件的軸線，稱軸力。軸力分拉力和壓力兩種。只有軸力的桿稱為二力桿。

　　3.用截面法計算桁架軸力

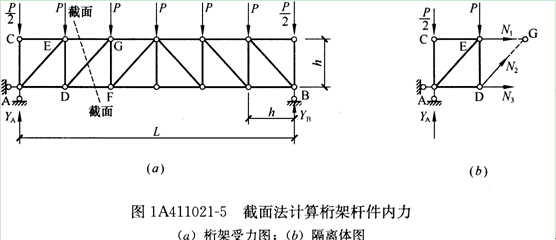

　　截面法是求桁架桿件內力的另一種方法，見圖1A411021-5。

　　首先，求支座反力YA、YB、XA;然后，在桁架中作一截面，截?cái)嗳齻€(gè)桿件，出現三個未知力：N1、N2、N3?？衫?sum;X=O，∑Y=O和∑MG=O求出N1、N2、N3。

　　(五)用截面法計算單跨靜定梁的內力

　　桿件結構可以分為靜定結構和超靜定結構兩類。可以用靜力平衡條件確定全部反力和內力的結構叫靜定結構。

　　1.梁在荷載作用下的內力

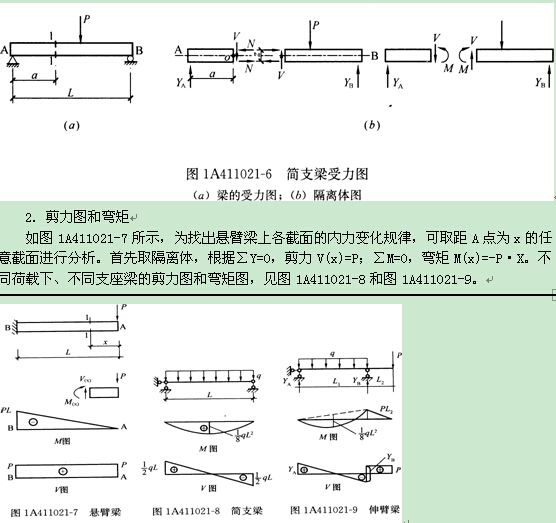

　　圖1A411021-6為一簡支梁。梁受彎后，上部受壓，產生壓縮變形;下部受拉，產生拉伸變形。 V為1-1截面的剪力，∑Y=0,V=YA 。1-1截面上有一拉力N和一壓力N，形成一力偶M，此力偶稱1―1截面的彎矩。根據∑M0=O，可求得M=YA?a。梁的截面上有兩種內力，即彎矩M和剪力V 。
