1H413030管道工程施工技術
1H413031工業管道施工程序
一、工業管道的分類與分級
(二)按管道設計壓力P(MPa)分類。
真空管道P<0
低壓管道0≤P≤1.6
中壓管道1.6
高壓管道10
超高壓管道P>100
(三)按管道輸送溫度t(℃)分類
低溫管道t≤-40
常溫管道-40
中溫管道120
高溫管道t>450
二、工業金屬管道的組成
工業金屬管道由管道組成件和管道支承件組成。
(一)管道組成件
管道組成件是用于連接或裝配成管道的管道元件。
例如：管子、管件、法蘭、密封件、緊固件、閥門、安全保護設施以及膨脹節、撓性接頭、耐壓軟管、疏水器、過濾器、管路中的節流裝置和分離器等。
(二)管道支承件
管道支承件是將管道的荷載，傳遞到管架結構上去的管道元件。
例如：吊桿、彈簧支吊架、恒力支吊架、斜拉桿、平衡錘、松緊螺栓、支撐桿、鏈條、導軌、錨固件、鞍座、墊板、滾柱、托座、滑動支架、管吊、吊耳、卡環、管夾、U形夾和夾板等。
三、工業金屬管道安裝前的檢驗
(一)管道元件及材料的檢驗
1.管道元件及材料應具有合格的制造廠產品質量證明文件
2.使用前核對管道元件及材料的材質、規格、型號、數量和標識，進行外觀質量和幾何尺寸的檢查驗收。
3.鉻鉬合金鋼、含鎳合金鋼、鎳及鎳合金鋼、不銹鋼、鈦及鈦合金材料的管道組成件，應采用光譜分析或其他方法對材質進行復查，并做好標記。
材質為不銹鋼、有色金屬的管道元件和材料，在運輸和儲存期間不得與碳素鋼、低合金鋼接觸。
5.GC1級管道在使用前采用外表面磁粉或滲透無損檢測抽樣檢驗，要求檢驗批應是同爐批號、同型號規格、同時到貨。
(二)閥門檢驗
2.閥門應進行殼體壓力試驗和密封試驗
(1)閥門殼體試驗壓力和密封試驗應以潔凈水為介質，不銹鋼閥門試驗時，水中的氯離子含量不得超過25ppm。
(2)閥門的殼體試驗壓力為閥門在20℃時最大允許工作壓力的1.5倍，
密封試驗為閥門在20℃時最大允許工作壓力的1.1倍，試驗持續時間不得少于5min，無特殊規定時，試驗溫度為5～40℃，低于5℃時，應采取升溫措施。
(3)安全閥的校驗應委托有資質的檢驗機構完成其整定壓力調整和密封試驗，安全閥校驗應做好記錄、鉛封，并出具校驗報告。
四、工業金屬管道安裝前施工條件
(一)對施工隊伍的要求
1.承擔工業金屬管道施工的施工單位應取得相應的施工資質，并應在資質許可范圍內從事管道施工。
2.施工單位在壓力管道施工前，向管道安裝工程所在地的質量技術監督部門辦理了書面告知，并接受監督檢驗單位的監督檢驗。
(三)施工前應具備的開工條件
1.工程設計圖紙及其他技術文件完整齊全，已按程序進行了工程交底和圖紙會審。
2.施工組織設計和施工方案已批準，并已進行了技術和安全交底。
3.施工人員已按有關規定考核合格。
6.已制定相應的職業健康安全及環境保護應急預案。

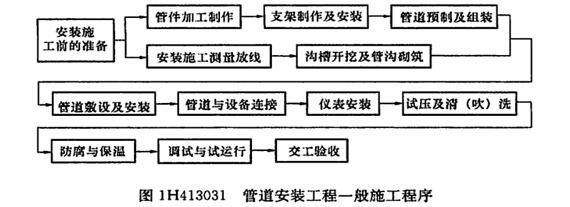

五、工業管道安裝的施工程序
