全國2011年4月高等教育自學考試
機械制圖(一)試題
課程代碼：02183
一、點、線、面作圖題轉自環(huán) 球 網 校edu24ol.com
(本大題共2小題，其中第1小題10分、第2小題10分，共20分)

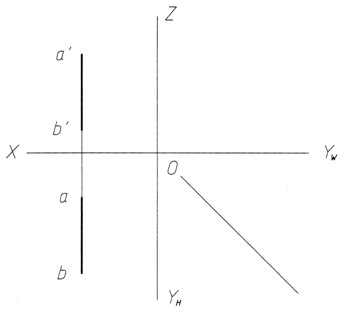

1.求作側平線AB的側面投影，并在該線段上取一點M，使M點距V面20mm，作出該點的三面投影。
2.用換面法求點M到平面ABC的距離，并作出該距離的V、H兩面投影。
二、截交線作圖題(10分)

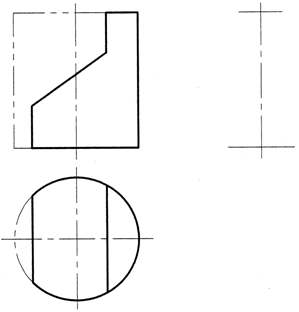

3.畫出圓柱被平面截切后的側面投影。
三、相貫線作圖題(10分)

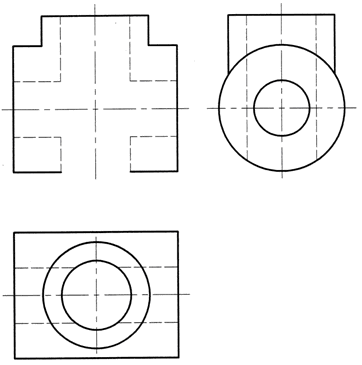

4.根據立體的俯、左視圖，補全主視圖中相貫線的投影。
四、組合體讀圖作圖題(12分)

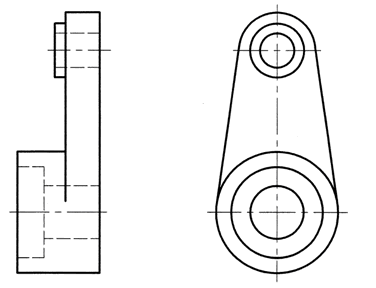

5.根據組合體的主、俯視圖，畫出其左視圖(虛線不能省略)。
五、組合體尺寸標注題(10分)
6.在給定的組合體主、左視圖中標注尺寸(尺寸數字按1：1量取并取整)。
六、表達方法作圖題(12分)

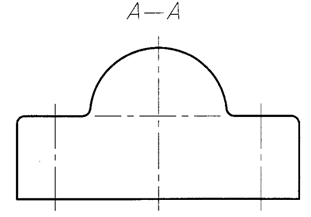

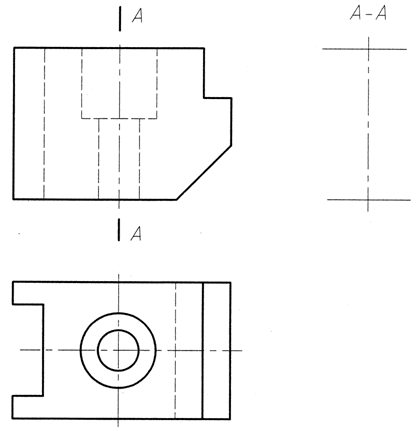

7.把主視圖改畫成全剖視圖，并畫出A―A半剖視的左視圖。
七、讀裝配圖(見本卷5頁)并拆畫零件圖
(本大題共3小題，其中第8小題7分，第9小題6分，第10小題3分，共16分。)
8.在指定位置按原圖大小和指定的表達方案拆畫出閥體(序號1)的零件視圖。其中，主視圖全剖，左視圖為A―A半剖。(注意：俯視圖已經給出)
9.除了俯視圖上已經注出的尺寸以外，把裝配圖上與該零件有關的其它尺寸抄注到零件視圖中去。
10.在零件視圖中標注指定表面的表面粗糙度代號： 15H7內孔表面的Ra值為3.2，左端面和底面的Ra值均為12.5。
八、標準件、常用件作圖題(10分)

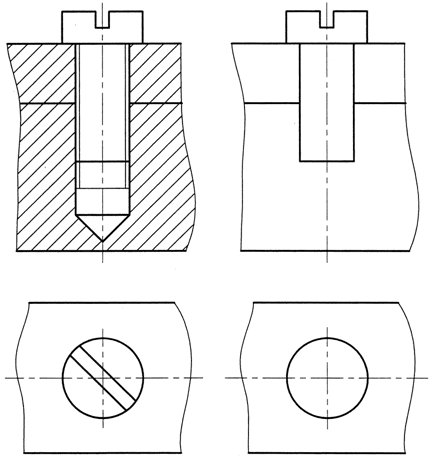

11.分析螺釘連接裝配圖中的錯誤，并將正確的畫在右邊的指定位置。
