　　采暖支管工程量計算

　　散熱器在平面圖中以圖例表示，與數量多少(即片數或長度)無關，因此散熱器的支管長度不能丈量，只能采取計算的辦法。

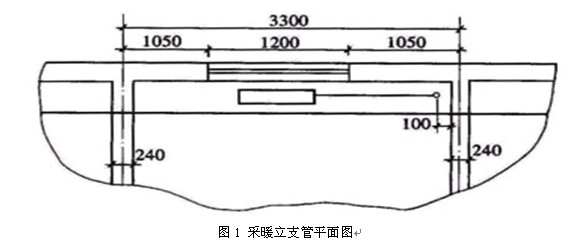

　　例：某工程采暖立支管平面布置如圖1所示，選用TFDⅡ型散熱器落地安裝，首層15片，2層12片，3層11片，4層10片，5層12片，散熱器安裝在窗中。支管管徑為DN20，計算本立管1~5層支管的工程量。


　　解：圖中所標注數據除了軸距3300mm以外，其余數值有的是從建筑圖紙上查出，有的是根據本專業有關資料確定(例如立管中心至內墻表面為100mm)，另外，查出該散熱器的厚度為57mm，墊片厚度為1mm。

　　每根計算方法為軸線至窗邊尺寸加上半窗尺寸再減去半墻厚，減去立管中心距墻尺寸，再減去半組散熱器的長度。

　　一層供水支管長度為1.05+1.2/2(半窗尺寸)-0.24/2-0.1-(0.057+0.001)×15/2=0.955m，回水支管長與供水支管的長度相等。其余支管的計算方法與一層支管的計算方法相同。

　　因此，1~5層支管的工程量為：

　　(1.05+1.2/2(半窗尺寸)-0.24/2-0.1)×2×5-0.058×(15+12+11+10+12)=10.42m
