2012年電氣工程師考試考前訓練每天一練7.16
更新時間：2012-07-16 13:59:49
來源：|0
瀏覽
收藏
瀏覽收藏
電氣工程師報名、考試、查分時間 免費短信提醒

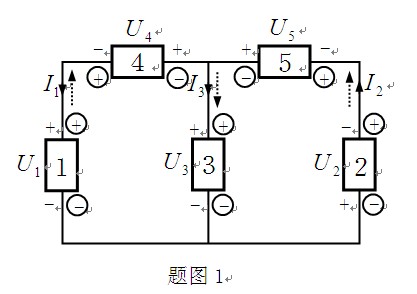

1. 題圖所示電路中，5個元件代表電源或負載。通過實驗測量得知：I1=-2A，I 2=3A，I 3=5A，U1=70V，U2=-45V，U3=30V，U4=-40V，U 5=-15V。判斷那些元件是電源;那些元件是負載?
(A)1、2電源 3、4、5負載
(B)2、3、4 電源 1、5負載
(C)2、3電源 1、3、5負載
(D)1、5電源 2、3、4負載
答案：A

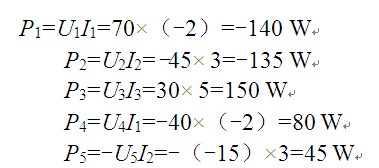

解：按實際方向判斷元件的狀態：U、I關聯者為負載，U、I非關聯者為電源。據此可判斷元件1、2為電源，元件3、4為負載。也可用的方法判斷如下：
因為P1<0、P2<0，故元件1、2為電源;P3>0、P4>0、P5>0，故元件3、4、5為負載。
